全国の地図

必要なパッケージ

library(tidyverse)　# Essential package

── Attaching packages ─────────────────────────────────────── tidyverse 1.3.2 ──
✔ ggplot2 3.3.6      ✔ purrr   0.3.4
✔ tibble  3.1.8      ✔ dplyr   1.0.10
✔ tidyr   1.2.0      ✔ stringr 1.4.0
✔ readr   2.1.2      ✔ forcats 0.5.1
── Conflicts ────────────────────────────────────────── tidyverse_conflicts() ──
✖ dplyr::filter() masks stats::filter()
✖ dplyr::lag()    masks stats::lag()

library(ggpubr)     # Publication-oriented figures
library(kableExtra) # Tables

Attaching package: 'kableExtra'

The following object is masked from 'package:dplyr':

    group_rows

library(magick)     # Imagemagick R API

Linking to ImageMagick 6.9.11.60
Enabled features: fontconfig, freetype, fftw, heic, lcms, pango, webp, x11
Disabled features: cairo, ghostscript, raw, rsvg
Using 32 threads

library(patchwork)  # Simplified figure tiling
library(ggspatial)  # Essential for map-making with ggplot
library(sf)         # Essential for map data manipulation

Linking to GEOS 3.9.0, GDAL 3.2.2, PROJ 7.2.1; sf_use_s2() is TRUE

library(showtext)   # I want to use google fonts in the figures

Loading required package: sysfonts
Loading required package: showtextdb

library(mapdata)    # Rough maps

Loading required package: maps

Attaching package: 'maps'

The following object is masked from 'package:purrr':

    map

library(ggsflabel)  # Map labelling functions

Attaching package: 'ggsflabel'

The following objects are masked from 'package:ggplot2':

    geom_sf_label, geom_sf_text, StatSfCoordinates

Noto Sans のフォントが好きなので、ここで Google Fonts からアクセスします。

font_add_google("Noto Sans JP", "notosans-jp") # Japanese sans-serif font
font_add_google("Noto Sans", "notosans")       # English sans-serif font

Noto Fonts 類のフォントは研究室のサーバにインストール済みなので、次のコードで準備する。

font_add("notosans-jp",
         regular = "NotoSansCJKjp-Regular.otf",
         bold = "NotoSansCJKjp-Bold.otf")
font_add("notosans",
         regular = "NotoSans-Regular.ttf",
         bold = "NotoSans-Bold.ttf",
         bolditalic = "NotoSans-BoldItalic.ttf",
         italic = "NotoSans-Italic.ttf")

サーバにインストールされているフォント名の検索は次のコードでできます。

font_files() |> as_tibble() |>
  select(file, family, face, ps_name) |>
  filter(str_detect(ps_name, "NotoSans-[Reg|Bold|Ital]|NotoSansCJKjp")) |>
  print(n = 50)

ggplot のデフォルトテーマも設定し、フォント埋め込みも可能にします。 ここでデフォルトを設定すると、毎回 theme_pubr() を ggplotのチェインにたさなくていい。

theme_pubr(base_size = 10, base_family = "notosans-jp") |> theme_set()
showtext_auto() # Automatically embed the Noto Sans fonts into the ggplots.

シェープファイルの読み込み

シェープファイル (shapefile) は地図データのことです。 基本的の拡張子は shp, shx, dbf　ですが、その他に prj と xml もあります。

研究室用にダウンロードした 国土交通省・国土数値情報ダウンロードサービス のシェープファイルは ~/Lab_Data/Japan_map_data/Japan に入っています。

ところが、情報量が多くて全国の地図には適していません。 とてもおもいです。 ここでは、mapdata の地図データを用います。 まずはデータを SpatialPolygon に変換し、CRS を JGD2011 に設定します。

CRSには 地理座標系 と 投影座標系 の2種類があります。 座標系にはEPSGコードもつけられています。

# HTML 用テーブル
tibble(`EPSG Code` = c(4326,6668,6677),
       `CRS` = c("WGS84", "JGD2011", "JGD2011 / Japan Plane Rectangular CS IX"),
       `Units` = c("degrees", "degrees", "meters")) |>
  kbl() |>
  kable_styling(bootstrap_options = c("hover"))

EPSG Code	CRS	Units
4326	WGS84	degrees
6668	JGD2011	degrees
6677	JGD2011 / Japan Plane Rectangular CS IX	meters

maps パッケージから地図を準備する。

jpn = map("japan", fill = TRUE, plot = FALSE)

データを ポリゴンに変換し、CRSを適応する。

jpn = maptools::map2SpatialPolygons(jpn, IDs = jpn$names)
jpn = jpn |> st_as_sf() |> st_set_crs(6668)

ポリゴンの解像度を減らす。

jpn = jpn |>
  rmapshaper::ms_simplify(keep = 0.04, keep_shapes = F) |>
  st_union()

Registered S3 method overwritten by 'geojsonlint':
  method         from
  print.location dplyr

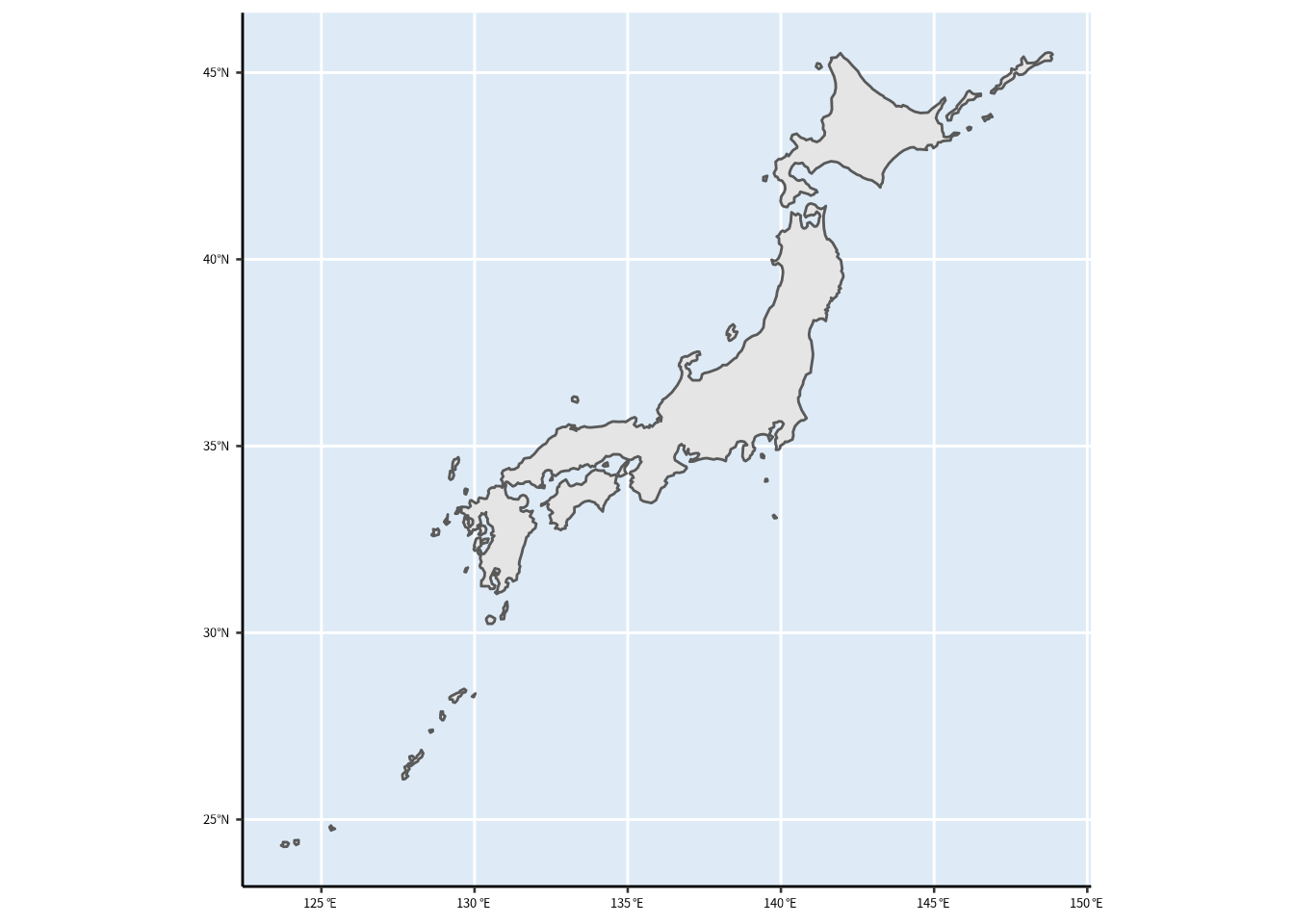

地図データを確認する。

color = RColorBrewer::brewer.pal(9, "Blues")[2]
jpn |>
  ggplot() + geom_sf() +
  theme(panel.background = element_rect(fill = color),
        panel.grid.major = element_line(color = "white", size = 0.5))

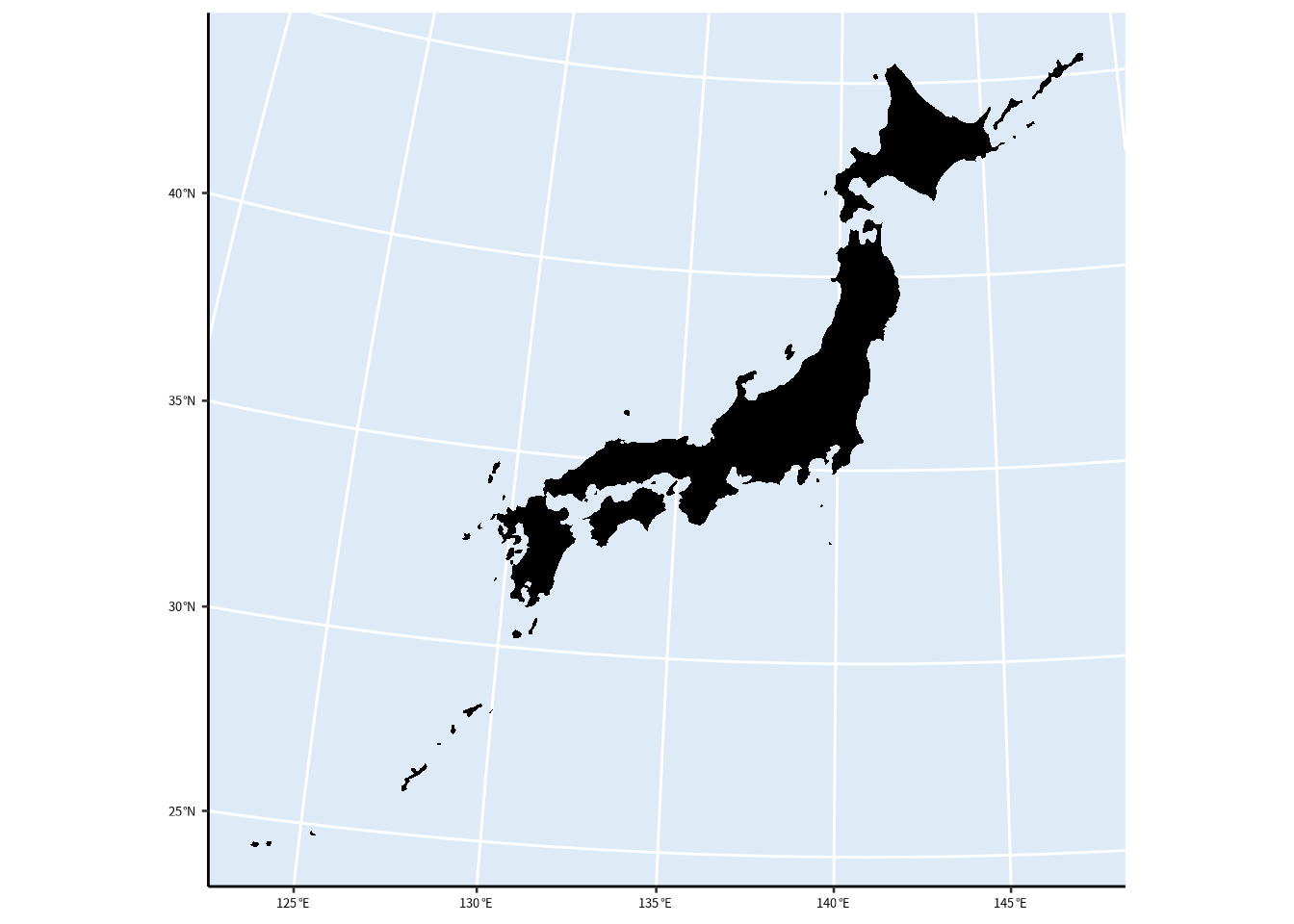

地図の座標を UTM (Universal Transverse Mercator) に変換する。

jpn |>
  st_transform("+proj=utm +zone=54 +datum=WGS84 +units=km") %>%
  ggplot() +
  geom_sf(color = NA, fill = "black") +
  theme(panel.background = element_rect(fill = color),
        panel.grid.major = element_line(color = "white", size = 0.5))

公開用地図の作成

fudai       = c(40.04152543512538, 141.90348502302353)
hirota      = c(39.02402594131857, 141.78725806724896)
matsushima  = c(38.34549669653925, 141.0807915733725)
mie         = c(34.50235994784464, 136.85048430773975)
naruto      = c(34.22374792321184, 134.60913287860734)
kamigoto    = c(32.98827976845565, 129.11838896005543)
tokunoshima = c(27.763718381600228, 128.97442879693742)
katuren     = c(26.297604704320968, 127.8515917134318)
chinen      = c(26.175546599376673, 127.83566562706314)
ishigaki    = c(24.380846276132317, 124.17950044492075)
okinawa     = c(26.297604704320968, 127.8515917134318)
upper       = c(33.94130434786708, 130.16535814817098)
lower       = c(28.354532974308754, 129.78718537187962)

GPS データの tibble と 座標を準備する。

gps_info = rbind(fudai, hirota, matsushima, mie, naruto, kamigoto, tokunoshima,
                 okinawa, ishigaki) |>
  as_tibble(.name_repair = ~c("lat", "long")) |>
  mutate(label =
           factor(c("Fudai", "Hirota", "Matsushima",
                    "Mie", "Naruto", "Kamigoto",
                    "Tokunoshima", "Okinawa (Chinen and Katsuren)", "Ishigaki")))

gps_info = gps_info |> mutate(label2 = str_to_sentence(label))
gps_info = gps_info |> st_as_sf(coords = c("long", "lat"), crs = st_crs(jpn))

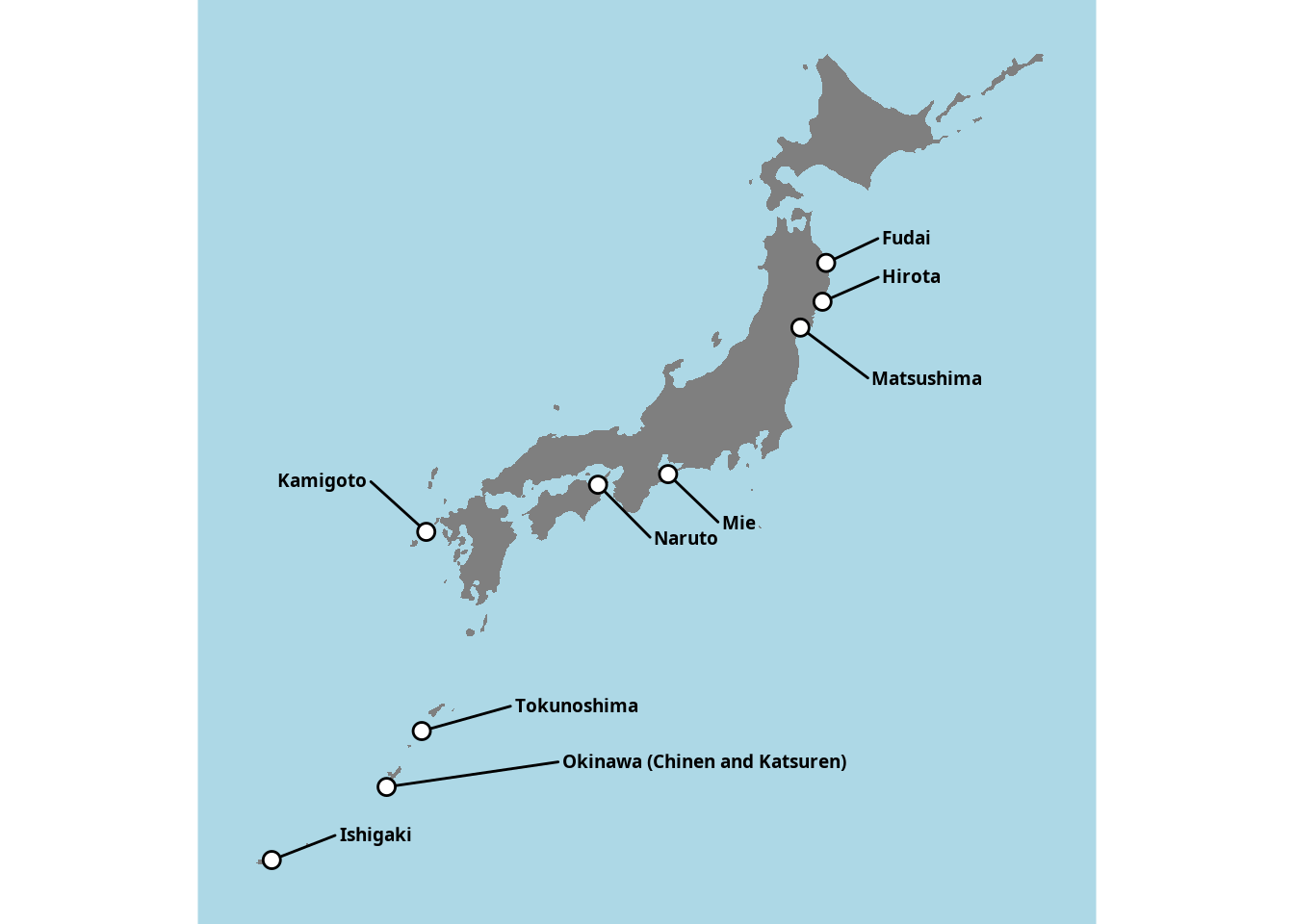

ここで作図をします。

ggplot() +
  geom_sf(fill = "grey50", data = jpn, size = 0) +
  geom_sf_text_repel(aes(label = label),
               data = gps_info,
               color = "black",
               family = "notosans",
               fontface = "bold",
               seed = 2020,
               vjust   = c(1,1,1,
                           1,1,0,
                           1,1,1),
               hjust   = c(0,0,0,
                           0,0,1,
                           0,0,0),
               nudge_x = c(1, 1, 0.5,
                           1, 1,-0.5,
                           1, 1, 1),
               nudge_y = c( 1, 1, -1,
                           -1,-1, 1,
                            1, 1, 1),
               size = 5)  +
  geom_sf(data = gps_info, size = 3) +
  geom_sf(data = gps_info, size = 2, color = "white") +
  coord_sf(crs = 6668) +
  theme(panel.background = element_rect(fill = "lightblue", color =NA),
        panel.border  = element_rect(fill = NA, color =NA),
        plot.background =  element_rect(fill = "lightblue", color =NA),
        axis.title = element_blank(),
        axis.line = element_blank(),
        axis.text = element_blank(),
        axis.ticks = element_blank())

Warning in st_point_on_surface.sfc(data$geometry): st_point_on_surface may not
give correct results for longitude/latitude data
